Одни из самых наших любимых монтажей, это встроенные в систему блоки АВР. Связано это с эстетикой. Для этого нужно соблюсти несколько условий.
-
Нужно позаботиться о достаточном пространстве для встраиваемого блока автоматики
-
Заложить закладные, а лучше сразу кабеля к месту установки генератора, соответствующие сечению
-
Очень желательно чтобы это был не просто вводной ящик, но и распределительный, это позволит питать только нужную нагрузку используя минимальную мощность
А теперь подробнее. Минимальные требования к свободному пространству в ящике - 30*40*12 см, желательные 50*40*15 см. Закладная - минимальный диаметр 50 мм, желательный - 60 и выше. Чем больше диаметр, тем легче будет протаскивать кабель. Кабеля лучше использовать многопроволочные (мягкие). Закладные с максимально прямыми углами, иначе есть риск, что воспользоваться вы ими не сможете.
Сечение кабелей
Тут всё зависит от мощности генератора, но есть и практически универсальный набор:
-
Силовой ПВС 3*6мм2 (для однофазного), ПВС 5*4мм2 (для трёхфазного), стоит помнить, что 3 фазный мы ставим в крайнем случае, если есть 3ф потребители и это не котёл трёхфазный.
-
Управляющий ПВС 5*1.5 мм2, до 20 метров и ПВС 5*2.5мм2 если больше 20 метров.
-
Собственные нужды генератора (подогрев) 3*1.5 мм2. Большое сечение не нужно питать будет конвектор 500 Вт.
Задачи:

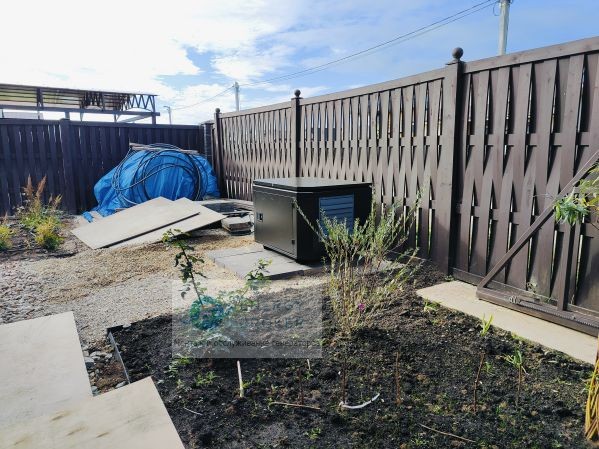

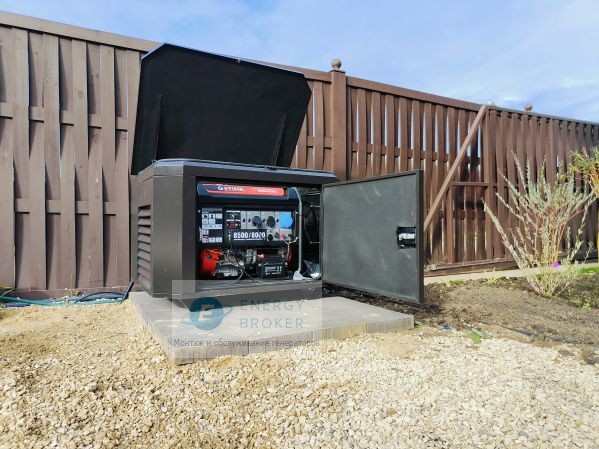

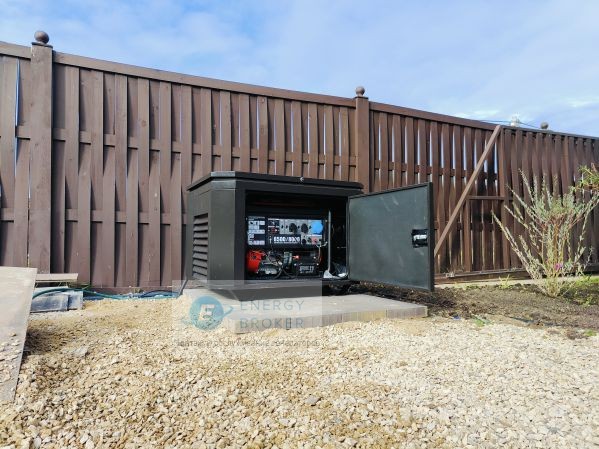

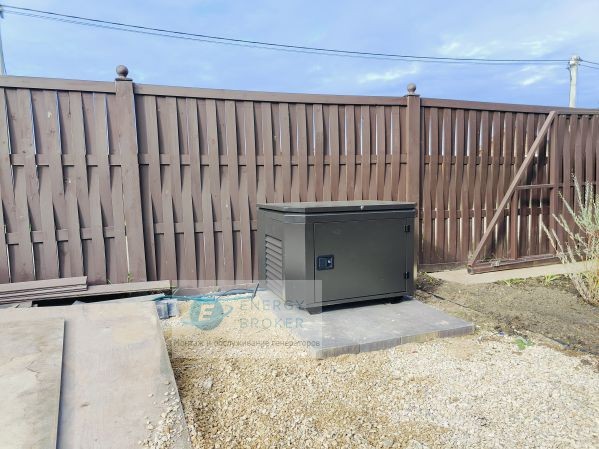

- Поставка Getink (Sunreka) G8500EAX в кожухе с АВР

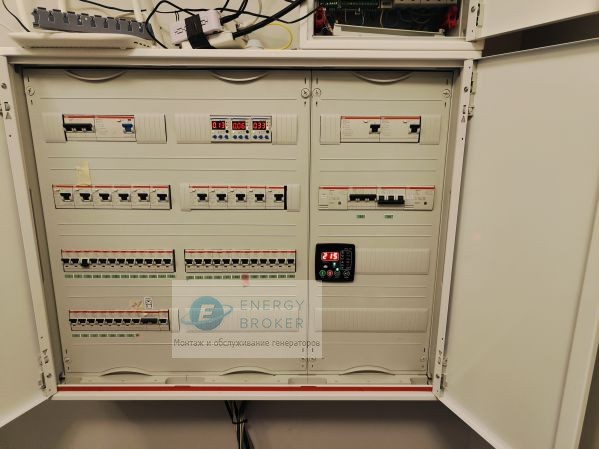

- Сборка щита в существующем ВРУ
- Пуско-наладочные работы
- Земляной контур для электроустановки
